铸钢件

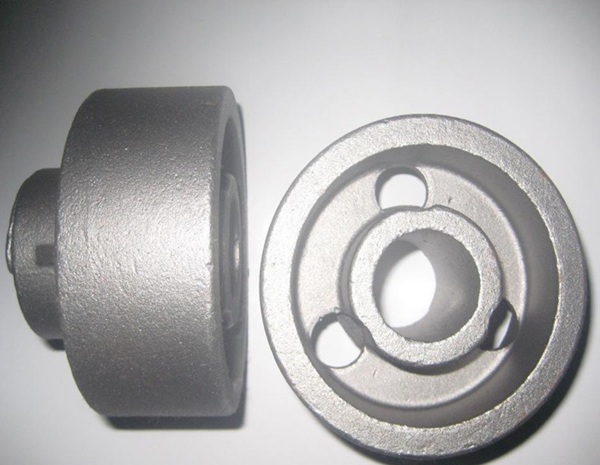

铸钢件是用铸钢制作的零件就是铸钢件了，与铸铁性能相似，但比铸铁强度好。铸钢件在铸造过程中易出现气孔缺陷、角度定位不准确等缺点，在长期使用中就有可能出现机壳断裂的现象。

铸钢用以浇注铸件的钢。铸造合金的一种。铸钢分为铸造碳钢、铸造低合金钢和铸造特种钢3类。

①铸造碳钢

以碳为主要合金元素并含有少量其他元素的铸钢。含碳小于0.2%的为铸造低碳钢，含碳0.2%～0.5%的为铸造中碳钢，含碳大于0.5%的为铸造高碳钢。随着含碳量的增加，铸造碳钢的强度增大，硬度提高。铸造碳钢具有较高的强度、塑性和韧性，成本较低，在重型机械中用于制造承受大负荷的零件，如轧钢机机架、水压机底座等；在铁路车辆上用于制造受力大又承受冲击的零件如摇枕、侧架、车轮和车钩等。

②铸造低合金钢

含有锰 、铬、铜等合金元素的铸钢。合金元素总量一般小于5%，具有较大的冲击韧性，并能通过热处理获得   好的机械性能。铸造低合金钢比碳钢具有较优的使用性能，能减小零件质量，提高使用寿命。

③铸造特种钢

为适应需要而炼制的合金铸钢，品种繁多，通常含有一种或多种的高量合金元素，以获得某种性能。例如 ，含锰11%～14%的高锰钢能磨损，多用于矿山机械、工程机械的零件；以铬或铬镍为主要合金元素的各种不锈钢，用于在有腐蚀或650℃以上高温条件下工作的零件，如化工用阀体、泵、容器或大容量电站的汽轮机壳体等。

铸钢的铸造工艺特点

铸钢的机械性能比铸铁高，但其铸造性能却比铸铁差。因为铸钢的熔点较高，钢液易氧化、钢水的流动性差、收缩大，其体收缩率为10～14%，线收缩为1.8～2.5%。为防止铸钢件产生浇不足、冷隔、缩孔和缩松、裂纹及粘砂等缺陷，   采取比铸铁复杂的工艺措施：

1、由于钢液的流动性差，为防止铸钢件产生冷隔和浇不足，铸钢件的壁厚不能小于8mm；浇注系统的结构力求简单、且截面尺寸比铸铁的大；采用干铸型或热铸型；适当提高浇注温度，一般为1520°～1600℃，因为浇注温度高，钢水的过热度大、保持液态的时间长，流动性可。但是浇温过高，会引起晶粒粗大、热裂、气孔和粘砂等缺陷。因此一般小型、薄壁及形状复杂的铸件，其浇注温度约为钢的熔点温度+150℃；大型、厚壁铸件的浇注温度比其熔点高出100℃左右。

2、由于铸钢的收缩超过铸铁，为防止铸件出现缩孔、缩松缺陷，在铸造工艺上大都采用冒口和、冷铁和补贴等措施，以实现顺序凝固。

此外，为防止铸钢件产生缩孔、缩松、气孔和裂纹缺陷，应使其壁厚均匀、避免尖角和直角结构、在铸型用型砂中加锯末、在型芯中加焦炭、以及采用空心型芯和油砂芯等来砂型或型芯的退让性和透气性。

铸钢的熔点高，相应的其浇注温度也高。高温下钢水与铸型材料相互作用，极易产生粘砂缺陷。因此，应采用耐火度较高的人造石英砂做铸型，并在铸型表面刷由石英粉或锆砂粉制得的涂料。为减少气体来源、提高钢水流动性及铸型强度，大多铸钢件用干型或快干型来铸造，如采用CO2硬化的水玻璃砂型。

铸钢件均应在热处理后使用。因为铸态下的铸钢件内部存在气孔、裂纹、缩孔和缩松、晶粒粗大、组织不均及残余内应力等铸造缺陷，使铸钢件的强度、尤其是塑性和韧性降低。
